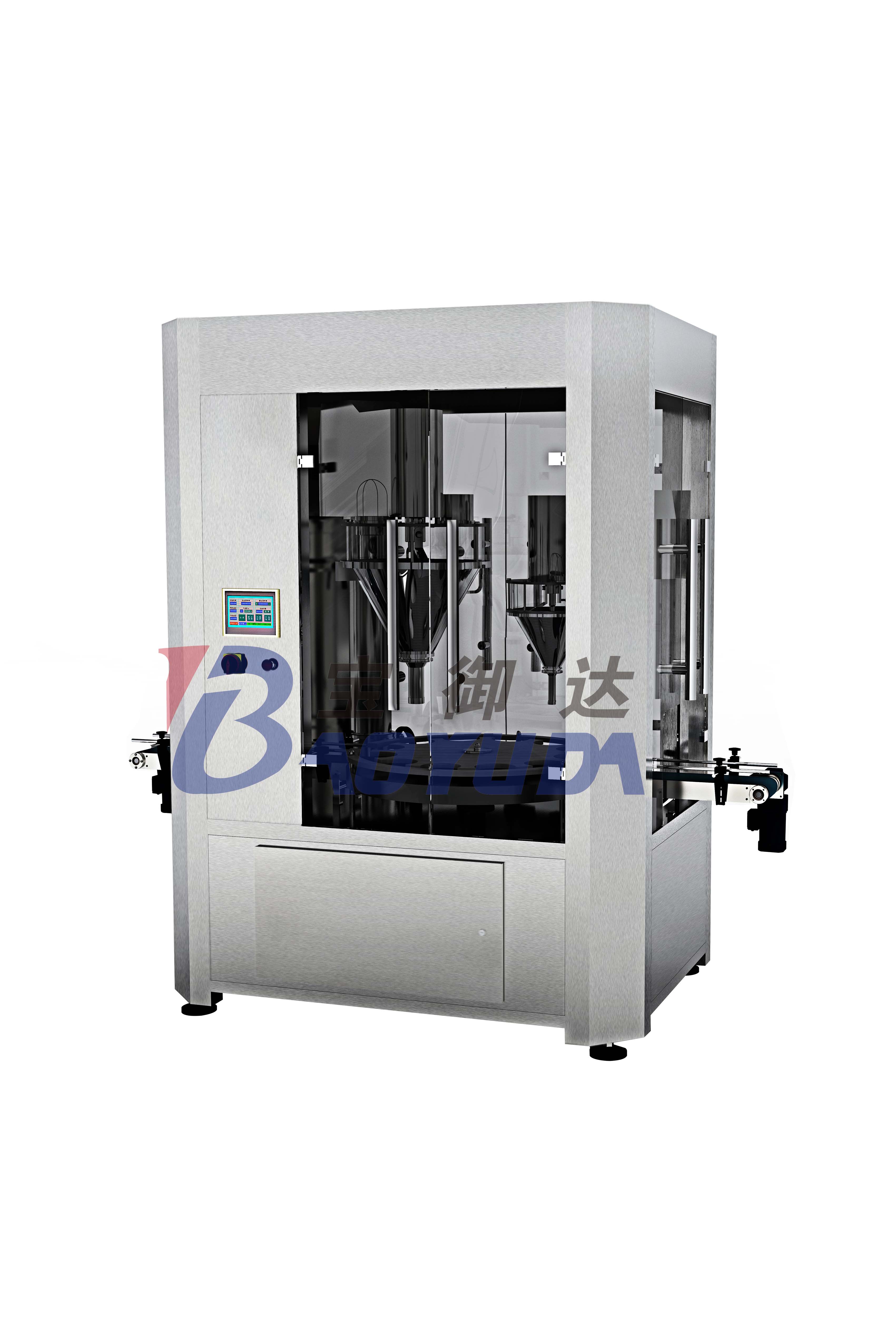

QZ-25自動罐裝機（雙頭、轉盤式）

簡要說明

該設備是我公司在粉末罐裝領域長期實踐的基礎上,摒棄原有單投轉盤式喂罐設計理念,而全新設計的一款雙工位罐裝機。轉盤主輔雙頭充填系統和首創的喂罐系統，主要完成高精度充填計量工作?？膳c其它設備配套組成整套罐裝流水線，適用于罐裝奶粉、蛋白粉、雞粉、葡萄糖、米粉、可可粉、固體飲料等。

主要特征

1）轉盤雙機頭充填，主充填和補充填，保證高罐裝精度；

2）伺服及氣動系統控制托罐及走罐，定位準、速度快；

3）伺服馬達及伺服驅動控制螺桿，性能穩定、精度高；

4）全不銹鋼結構；水平開啟式料箱(里外拋光)，清洗十分方便；

5）PLC控制、觸摸屏人機界面顯示，操作簡便；

6）高反應速度的稱重系統、保證高罐裝速度及高精度得以實現；

7）充填頭配有手輪調整高度，輕松實現外種罐型罐裝；

8）配有除塵裝置，接負壓管道，無粉塵污染環境；

9）轉盤式送罐方式，罐裝完成檢測重量不夠時，可以再次循環到補充填工位進行補加料，可避免有重量不足的罐子輸送出去；

10）配套取料機構，罐裝完成檢測重量超出，在取料機構把罐子內的物料自動取出一部分，可避免有重量超重的罐子輸送出去；

11固定式螺桿安裝結構，罐裝時不產生金屬污染；

12工作流程：

進罐 → 托罐 → 振動 → 計量充填 → 振動 → 振動 → 稱重反饋 → 補充填 → 檢重 → 出罐；

13帶整線中央控制系統。

技術參數

型 號

BYD-QZ-25

計量方式

雙螺桿充填頭計量

罐裝重量

100 - 2000g

容器尺寸

Φ60-135mm; H 60-260mm

罐裝精度

100-500g, ≤±1g; ≥500g,≤±2g

罐裝速度

高于50罐/分鐘(#502罐) ,高于55罐/分鐘(#300~ #401)

電 源

3P  AC208-415V   50/60Hz

整機功率

3.4 KW

整機重量

450kg

壓縮空氣

6kg/cm  0.3cbm/min

整機體積

2820×980×2260mm

料箱容積

主(Main) 50L ，補(Assist) 25L
